[나인봇] 나인봇 미니 프로 320 무릎 컨트롤 바 수리기 Part 2

요즘 뭔가 고장나거나, 부품을 찾기위해서 가장 먼저 찾는 곳은 국내 사이트겠지만 그 다음으로 가는 곳이 Aliexpress이다.

아마 국내에서 판매되고 있는 저렴한 제품은 왠만하면 알리익스프레스에 다 있다.

여튼 찾아보니 있긴하다. (url남김... 혹시나 필요하신 분은 여기로..) 그런데 비싸다... 대략 7-8만원정도?

그러다가 3D 프린팅이 생각났고... 결국 지인찬스로 만들었다.!

3D 프린터를 이용한 부품 출력

https://www.thingiverse.com/thing:2492297

Ninebot Mini Pro handle bar insert replacement part by AlexNZ

https://www.thingiverse.com/thing:2464049

Ninebot Mini Pro handle bar anti-crack fix by AlexNZ

먼저 테스트로 무릎바에 결함을 해보았다.

출력물 결합 테스트

아주 잘 맞는다. 기술의 발전이란...

이제 하나 하나 조립을 해본다.

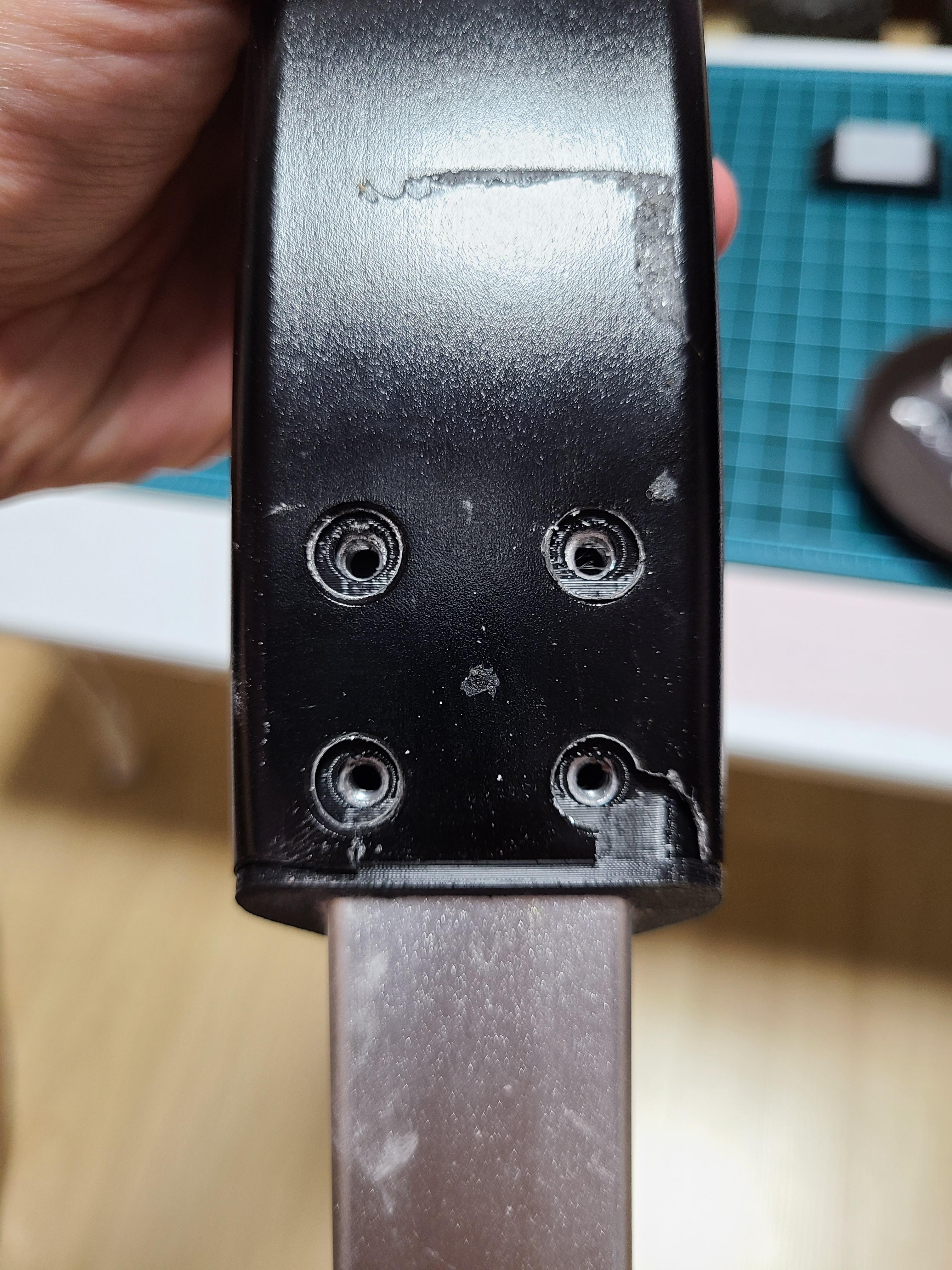

볼트를 체결한 부분을 맞춤

우선 기존에 고정하는 볼트를 다시 써야 하므로 위치 잡아주고,

무릎 컨트롤 바의 구멍이 원 상태보다 넓어진 만큼 공간을 채워주기 위해서 평와샤를 넣어준다..

그런데 저렇게 와샤만 넣었더니 와샤와 볼트체결 구멍 사이에 공간이 발생한다. ㅜㅜ

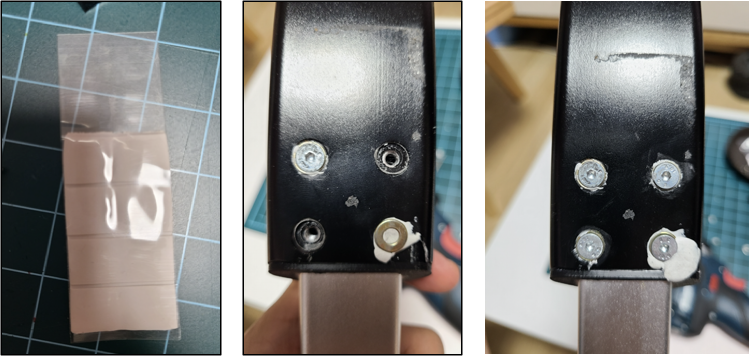

그래서 생각해낸 방법은 다이소가면 저렴하게 파는 조각 접착제를 넣어서 와샤를 붙이고, 나사로 조였다.

채워진 상태에서 돌려서 인지 단단하게 들어가는 것 같다. 느낌은...

무릎 컨트롤 바 조립

이제 부터는 뭐 일도 아니었다.

집에 남아도는 나사와 너트로 무릎 컨트롤 바 크랙 방지 부품 장착!

무릎 컨트롤 바 크랙 방지 제품 장착

이렇게 해서 다시 살아난 내 미니 프로 320! ㅜㅜ

다시 못타는 줄 알고 얼마나 걱정했는지.. (사실 돈 깨질 걱정 흠흠)

튼튼하게 다시 태어난 미니 프로

마지막으로 크랙 방지 제품에 사용한 볼트와 너트 정보 남깁니다.

- Round Cap Head Screw  (크기 M3 * 18 ) 8개

- M3 육각 너트 8개

- 평와샤 4개



끝!~
